온도조절식 AIR VENT가 내장된 FREE-FLOAT 스팀트랩

특징

중형 스팀 공정 설비에 사용되는 것으로 스팀 누설이 전혀 없으므로 신뢰할 수 있고 내구성이 우수한 FREE-FLOAT 스팀트랩.

1.	고장시 열리게 되어있는 (FAIL-OPEN) 온도조절식 캡슐이 스팀온도에 근접할 때까지 AIR를 배기 시켜 STAR-UP을 빠르게 합니다.
2.	작동시에도 HOT AIR가 벤팅되게 하여 생산성을 높이고 고른 승온이 되게 합니다.
3.	오로지 작동하는 것이 FREE-FLOAT로 밸브의 편마모를 방지하여 오랜 수명을 보장합니다.
4.	라인에 부착된 상태에서 쉽게 내부 부품에 접근할 수 있어 청소를 간단하게 하며, 유지관리비용을 절감하게 합니다.
5.	큰 표면적의 스트레이너가 내장되어 있어, 오랜 기간 사용하여도 작동 상에 문제를 일으키지 않습니다.
6.	공정부하의 변동에 따라 자동으로 작동하는 FREE-FLOAT가 지속적이고 부드럽게 그리고 저속으로 응축수를 배출하게 합니다.

사양

Model	J5X	JF5X
Connection	Screwed	Flanged
Size (mm)	20, 25, 32, 40	20, 25 ,32, 40, 50
Orifice No.	2, 5, 8, 10, 21	2, 5, 8, 10, 16
Maximum Operating Pressure (㎏/㎠G) PMO	2, 5, 8, 10, 21	2, 5, 8, 10, 16
Maximum Differential Pressure (㎏/㎠) △PMX	2, 5, 8, 10, 21	2, 5, 8, 10, 16
Minimum Operating Pressure (㎏/㎠G)	0.1
Maximum Operating Temperature (°C) TMO	220
Subcooling of X-Element Fill (°C)	up to 6
Type of X-Element	B

압력에 견딜 수 있는 본체의 설계조건(작동 조건이 아님) : 최대허용압력 ---PMA : 16(JF5X), 21.4(J5X))㎏/㎠G

---------------------------------------------------: 최대허용온도 ---TMA : 220°C

비정상적인 작동, 사고 및 치명적인 상해를 피하기 위하여,
사양범위를 벗어나는 제품을 사용하지 마십시오.

..선택사양으로 증기 장애 해소 밸브를
..부착하는것도 가능합니다.

* Equivalent ** Shown on reverse

치수

● J5X Screwed

J5X Screwed * ----------------------------------------(mm)

* PT.Other Standards available

● JF5X Flanged 20, 25 mm

● JF5X Flanged 32, 40, 50 mm

JF5X Flanged * -----------------------------------------(mm)

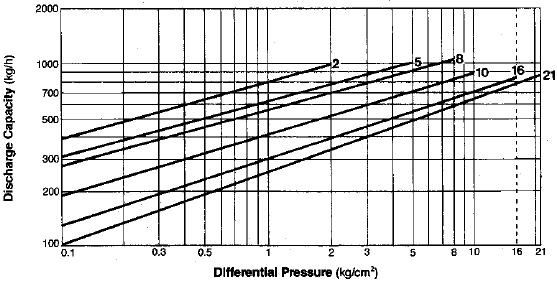

배출 용량

1. 그래프 내부에 있는 숫자는 오리피스 번호입니다.

2, 차압은 트랩 입구와 출구쪽의 압력차이 입니다.

3, 배출용량은 포화증기 온도보다6°C 낮은 응축수를 연속적으로 배출하는 것을 기준으로 한 것입니다.

4, 적용할 안전율은 최소한 1.5 배입니다.

응축수의 정체현상이 일어날 것 같은 곳에서는 최대 차압을 초과하는 조건에서
트랩을 사용하지 마십시오.
