회수조에서 소량의 응축수를 회수하기 위해 광범위하게 사용할 수있는 펌프.
| 1. |
캐비테이션을 발생시키지 않고 고온의 응축수를 이송합니다. |
| 2. |
전기가 필요치 않으며, LEVEL관리가 불필요하기 때문에 원천적으로 안전합니다. |
| 3. |
낮은 수두에서도 작동이 가능합니다. |
| 4. |
쉽게 내부 부품에 접근 할 수 있어 청소가 간단하며, 유지 보수비용이 절감됩니다. |
| 5. |
고품질의 스텐레스 스틸로 된 내부 부품이 신뢰성을 보증합니다. |
| 6. |
콤팩트한 설계로 좁은 장소에도 설치가 가능합니다. |
| |
|
|
|
| |
|
|
| Model |
GP 10L |
| Connection |
Pumped Medium Inlet & Outlet |
Screwed Rc(PT)* |
Flanged**
JIS 10/16K* |
| Motive Medium & Pump Exhaust |
Screwed Rc(PT)* |
Size (mm)
|
Pumped Medium : Inlet × Outlet |
25×25, 40×25
|
25×25 |
| Motive Medium Inlet |
15 |
| Pump Exhaust Outlet |
15 |
| Maximum Operating Pressure (MPaG)
PMO |
1.05 |
| Maximum Operating Temperature
(°C) TMO |
185 |
| Minimum Operating Pressure Range(MPaG) |
0.03 - 1.05 |
| Volume of Each Discharge Cycle(litre) |
approximately 30 |
| Motive Medium |
Steam, compressed air,nitrogen or other non-flammable,
non-toxic gas |
| Pumped Medium |
Steam condensate, water or other non-flammable, non-toxic
fluid with a specific gravity of 0.85-1 |
|
| * Other standards available **
For details of flange connection, see picture at bottom right
------1MPa = 10.197㎏/㎠ |
| |
설계 압력 조건(작동 조건이 아님)-최대 허용 압력 PMA : 1.57(주철) 2.1(주강)
-------------------------------
최대 허용 온도 TMA : 220°C |
| |
 |
비정상적인 작동, 사고 및 치명적인 상해를 피하기 위하여
사양범위를 벗어나는 제품을
사용하지 마십시오. 위에 인용된 조건 이하에서 이 장비를 사용하지 못하도록 법적
규제를 하여야 합니다. |
|
| |
No. |
Description |
Material1) |
JIS |
ASTM/AISI |
1 |
Body |
Cast Iron |
FC250 |
A126 CI.B |
| Carbon Steel2) |
SCPH2 |
A216WCB |
2
|
Cover |
Cast Iron |
FC250 |
A126 CI.B |
| Cast Steet2) |
SCPH2 |
A216WCB |
3 |
Cover Gasket |
Graphite Compound |
- |
- |
4 |
Float |
Stainless Steel |
SUS316L |
AISI316L |
5 |
Snap-action Unit |
Stainless Steel |
- |
- |
|
6 |
Motive Medium |
Stainless Steel |
SUS440C |
AISI440C |
| Intake Valve Unit |
| ------Intake Valve |
| ------Valve Seat |
Stainless Steel |
SUS420F |
AISI420F |
|
7 |
Exhaust Valve Unit |
Stainless Steel |
SUS440C |
AISI440C |
| ---Exhaust Valve |
| ---Valve Seat |
Stainless Steel |
SUS420F |
AISI420F |
8
|
TLV CK3MG Check Valve3) 5) |
Stainless Steel |
SCS13A |
A351 Gr.CF-8 |
| TLV CKF3M Check Valve4) 5) |
Stainless Steel |
SCS13A |
A351 Gr.CF-8 |
|
|
|
|
| 1)Equivalent 2) Option:Cast stainless
steel 3) Screwed 4) Flanged 5) Not shown |
|
|
| |
|
| |
|
|
| A |
●연결부: 나사식
입구구경: 25mm
출구구경: 25mm |
●채크밸브: CK3MG
입구구경: 25mm
출구구경: 25mm |
●유입수두:
630 mm |
|
|
● 보정계수
25mm의 입출구 체크밸브CK3MG가 설치된 GP10L에 대하여 630mm이외의 유입수두 일때 적용하십시오.(최저
유입수두:450mm) |
|
|
| |
|
|
| B |
●연결부: 플랜지 타입 (FLANGE TYPE)
입구구경: 25mm
출구구경: 25mm |
●체크밸브: CKF3M
입구구경: 25mm
출구구경: 25mm |
●유입수두:
630mm |
|
|
●보정계수
25mm의 입출구 체크밸브CKF3M가 설치된 GP10L에 대하여 630mm이외의 유입수두 일때 적용하십시오.(최저
유입수두:550mm) |
|
|
| |
|
|
| c |
●연결부: 나사식
입구구경: 40mm
출구구경: 25mm |
●체크밸브: CK3MG
입구구경: 40mm
출구구경: 25mm |
●유입수두:
630mm |
|
|
● 보정계수
40mm의 입구와 25mm의 출구 체크밸브 CKF3M가 설치된 GP10L에 대하여 630mm이외의
유입수두일때 적용하십시오.(최저 유입수두:450mm) |
|
|
| ● FILING AND PRESSURES |
 |
|
| 참고사항 |
| -배출용량은 사용되는 구동매체(증기 또는 압축공기), 구동매체의 압력(Pm)과 배압(P₂)에
의해 결정되어지는데, 배출 용량에 CORECTION FACTOR(보정계수)를 곱한 값이
요구되는 배출용량보다 크게 하십시오. |
| - GP10L을 설치하여 배출용량 이상의 용량이 흐르게 하기 위하여서는 TLV의 CK3MG나
CKF3M 체크밸브을 펌핑되는 유체 입출구에 설치하여야 합니다. 연결부의 치수와 체크밸브는
동일합니다. |
| - 구동매체가 스팀이면, 작동 스팀 압력에서 배압을 뺀 것이 최소한 0.05MPaG(0.5㎏/㎠)보다
커야 합니다. |
| - 밀폐형 시스템의 경우에 구동매체는 펌핑되어지는 액체와 호환이 되어야 합니다. 공기나
질소 같은 비압축성 가스를 구동매체로 사용할 시에는 폐사에 기술자문을 받으십시오. |
| - 스트레이너가 구동매체와 펌핑되어지는 유체 입구쪽에 설치되어야 하고, 체크밸브가
펌핑되어지는 유체의 입구와 출구 양쪽에 설치되어져야 합니다. |
|
|
|
|
|
|
|
| 회수조(RECEIVER)/저장조(RESERVOIR)크기 |
|
|
|
|
| |
|
|
| 회수조/저장조는 파우어 트랩이 작동하고 배출시 생성된 용축수를 저장하기에 충분한 용량을 가져야
합니다. 회수조는 일반적으로 저장조보다 큰데 이는 응축수와 FLASH 스팀을 유입시켜 응축수만 파우어
트랩에 보내어 이송하기 때문이다. |
① 회수조 사이즈 :
FLASH스팀이 있을때(Length: 1m) |
Falsh Steam up to
kg /h |
Receiver diameter
mm(in) |
Vent pipediameter
mm(in) |
25 |
80(3) |
25(1) |
50 |
100(4) |
50(2) |
75 |
125(5) |
50(2) |
100 |
150(6) |
80(3) |
150 |
200(6) |
80(3) |
200 |
200(8) |
100(4) |
300 |
250(10) |
125(5) |
400 |
300(12) |
125(5) |
500 |
350(14) |
150(6) |
700 |
400(16) |
200(8) |
800 |
450(18) |
200(8) |
1000 |
500(20) |
200(8) |
1100 |
500(20) |
250(10) |
1400 |
550(22) |
250(10) |
1500 |
600(24) |
250(10) |
|
| |
| ② 저장조 사이즈 : FLASH스팅이 없을때 |
Amount
of
condensate
kg/h |
Reservoir diameter
(mm) and length(m) |
40 |
50 |
80 |
100 |
150 |
200 |
250 |
| 300 |
1.2m |
0.7 |
|
|
|
|
|
| 400 |
1.5 |
1.0 |
|
|
|
|
|
| 500 |
2.0 |
1.2 |
0.5 |
|
|
|
|
| 600 |
|
1.5 |
0.6 |
|
|
|
|
| 800 |
|
2.0 |
0.8 |
0.5 |
|
|
|
| 1000 |
|
|
1.0 |
0.7 |
|
|
|
| 1500 |
|
|
1.5 |
1.0 |
|
|
|
| 2000 |
|
|
2.0 |
1.3 |
0.6 |
|
|
| 3000 |
|
|
|
2.0 |
0.9 |
0.5 |
|
| 4000 |
|
|
|
|
1.2 |
0.7 |
|
| 5000 |
|
|
|
|
1.4 |
0.8 |
0.5 |
| 6000 |
|
|
|
|
1.7 |
1.0 |
0.6 |
| 7000 |
|
|
|
|
2.0 |
1.2 |
0.7 |
| 8000 |
|
|
|
|
|
1.3 |
0.8 |
| 9000 |
|
|
|
|
|
1.5 |
0.9 |
| 10000 |
|
|
|
|
|
1.7 |
1.0 |
|
| Reservoir length can be reduced by 50% when the motive
pressure(Pm) divided by the back pressure (P₂) equals
2 or greater (when Pm÷ P²≥ 2) |
| |
| FLASH 스팀이 회수조나 저장조로 들어오기전에 응축되면,상기테이블①,②를 비교하여
이중 큰 사이즈를 선택하십시오. |
|
|
|
* Equivalent
consumption of standard air
..(air at 20°C under atmospheric
pressure) |
|
| |
|
|
|
|
| 시스템 펙케이지(OPEN SYSTEM) |
|
|
|

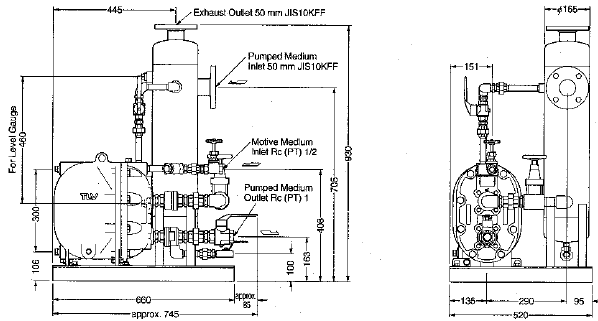

| SINGLE SYSTEM PACKAGE S1L |
배출용량: 배출용량이 그래프 A 참조(보정계수가 필요치 않음)
최대 허용 FLASH 스팀: 100 kg/h, 탱크 용량: 12 L, 중량: 120kg, |
|
| SINGLE SYSTEM PACKAGE S1M |
배출용량: 배출용량이 그래프 A 참조(보정계수가 필요치 않음)
최대 허용 FLASH 스팀: 200kg/h, 탱크 용량: 22L, 중량: 130kg, |
|
| 표준폼 |
플렌지 연결부: JIS
나사식 연결부: Rc(PT)
다른 표준품 이용 가능
*
이외의 용량, 배열 등을 갖는 표준품도 이용 할 수 있습니다. |
|
| |
| |
| |
